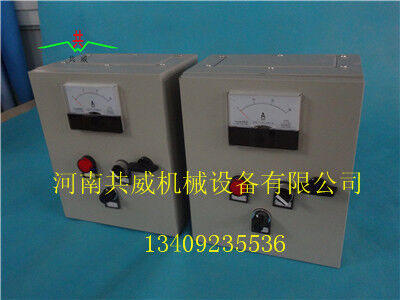

點擊下圖片即可查看大圖
一、XKZ電控箱特點：
1、電控器主回路采用可控硅作變流調節。
2、可控硅工作采用脈沖移相觸發，能有效的控制電流和電壓的突變，可使負載平穩起動，可確保可控硅的安全使用。
3、本機使用方便，式樣新穎，底殼下裝有金屬支撐架及安裝孔，既可懸掛，又可平放，為本機的安裝與操作提供了方便。
二、XKZ電控箱使用方法：
1、按電控器上所標輸入（220V），輸出（電振機）位置，將電源與負載接好。
2、打開電源開關鍵，工作指示燈亮，表示電源已接通。
3、順時針轉動電流調節選鈕，使輸出達合適強度。
三、XKZ電控箱注意事項：
1、通態浪涌電流Itsm在壽命期內，浪涌次數有一定限制，因此，一般不要人為的對負載短路。
2、電控器周圍介質溫度不超過-20℃—＋40℃的范圍。
3、周圍介質溫度為25℃時相對濕度不大于85%。
4、電控器應放置于振動幅度小，沒有嚴重腐蝕性氣體和影響電氣絕緣性能的環境中。
四、 XKZ電控箱主要性能指標
1、輸入與輸出電壓〈10V（輸入電壓大于或等于220V時實測）5V〉。
2、導通角不低于175度。
3、電流控制方式: 4~20 mA。
4. 電壓控制方式: 0~5VDC。
5、電源適用于正負220V±15%變化的。
6、最小導通電流: 50 mA
7. 通態壓降 小于1 .5V
8. 斷態漏電流: 小于10 mA
9. 導通時間 （50H Z ）： 1MS
10. 關斷時間： 10MS
五、XKZ電控箱安裝方法：
⒈將控制器后面板標有輸出的二個端子與給料機相連（可不分反正）。
⒉將控制器后面板標有輸入的二個端子與220V交流電相連（可不分火、零）。
⒊確認連接正確后，即可接通電源。
⒋調節“電流調節”旋扭可控制給料機速度。
注意：輸出和輸入不能反接，二個輸出端不能短接。
電流調節旋扭要輕輕轉動，最多只能轉多半圈，即3/4圈，約260度。
六、XKZ電控箱技術參數表：
|
型號 |
工作電壓 |
表示電流 |
配套給料機 |
備注 |
|
XKZ-5G2 |
220V |
3.8A |
GZ1----GZ3 |
|
|
XKZ-20G2 |
220V |
10.6A |
GZ4----GZ5 |
|
|
XKZ-20G3 |
380V |
13.3A |
GZ6 |
|
|
XKZ-100G3 |
380V |
32A |
GZ7----GZ8 |
|
|
XKZ-200G3 |
380V |
38.6A |
GZ9 |
|
|
XKZS-20G2 |
220V |
10.6×2A |
GZ5K1----GZ5K4 |
|
|
XKZS-200G3 |
380V |
38.6×2A |
GZ10----GZ11 |
|
|
XK-II-5（LM） |
220V |
3.8A |
GZ1----GZ3 |
可接受4-20mA信號 |
|
XK-II-20（LM） |
220V |
106A |
GZ4----GZ5 |
可接受4-20mA信號 |
七、XKZ系列電控箱的工作原理：
調整電位器，就是調整電阻，在電路中調整了可控硅的導通角，也就是調整了供給電磁鐵的電流，使振動的大小得到調節，從而調節了給料的速度。電磁振動給料機是利用電磁的方法使給物料以振動，使料（一般是屬于顆粒狀的）單向運動，以達到均勻給料。給料速度和電源頻率、磁力的大小、幅度有關，由于一般使用工頻（50HZ），所以往往采用調節供給電磁鐵的電流（或電壓）來實現。
