一、概述
WGJ系列冷彎機是我廠自主研制的一種多功能型鋼冷彎設備，國內首創。主要用于C型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。采用數顯編碼器編程，使液壓操縱系統定位準確，所彎型鋼一次自動成型，效率高、操作方便。并且加工精度大，主要應用于隧道，地鐵，水電站，地下洞室等。具有傳動平穩，壓力大等特點，采用編碼器定位系統，能準確定位。

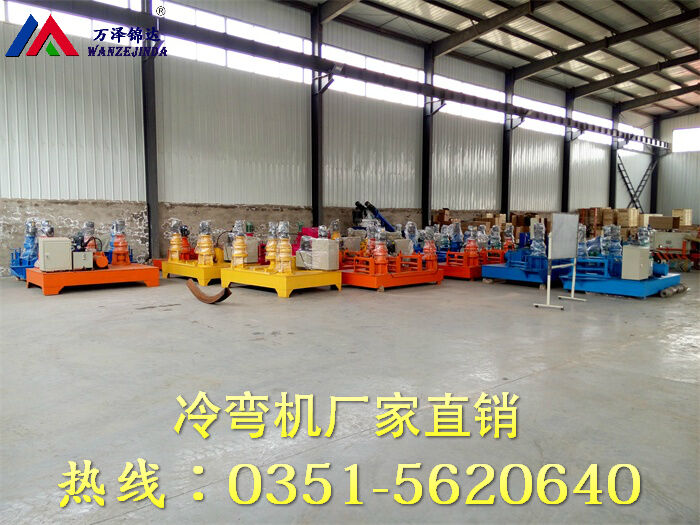

冷彎機圖
二、主要技術參數：
|
型材規格 |
14-30工字鋼 |
|
最小彎曲半徑 |
≥1.5m |
|
油缸推拉速度 |
8-15mm/sec |
|
主動輪轉速 |
7-10r/min |
|
液壓系統動力 |
25mpa |
|
總功率 |
11.9kw |
|
整機質量 |
2380kg |
三、結構組成
液壓冷彎供機由兩套主電機及減速器組，主動滾輪。被動滾輪及油泵電機，齒輪泵，溢流閥，電磁轉向閥工作油缸組成的液壓工作站等部件組成。
四、工作原理
將工字鋼放在冷彎機上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢流閥（可調整所有壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動工字鋼工作，反復操作，達到所需為止。
五、彎曲系統
主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長。
WGJ250型液壓冷彎機的液壓系統采用先進液壓元件，及其獨特的液壓系統設計，增加了頂出反彈裝置，使得頂出能有力，延長使用壽命，避免經常維修。
使用須知:
1.設備安裝在堅硬的基礎面上，找正，以進給導軌面處于水平位置為準。
2.工字鋼必須在水平的工作臺上（帶有滾動的工作臺）工作。
3.使用前必須加油（減速器加30#機油，油箱加46#液壓油，以后定期更換新油。
試機:
為保證工作順利，在開始工作前一定要把機器調試好。
1.檢查電源是否正常。
2.檢查電機油泵組是否正轉。
3.將壓力表開關打開，溢流閥調壓手輪松開。
4.點動電機，檢查旋轉方向是否正確。
5.檢查電液閥和點動開關是否正常。
6.一切準備工作無誤后，啟動電機，將油壓調至10Mpa，試運行三分鐘左右，如果運轉正常，準備正式工作。
