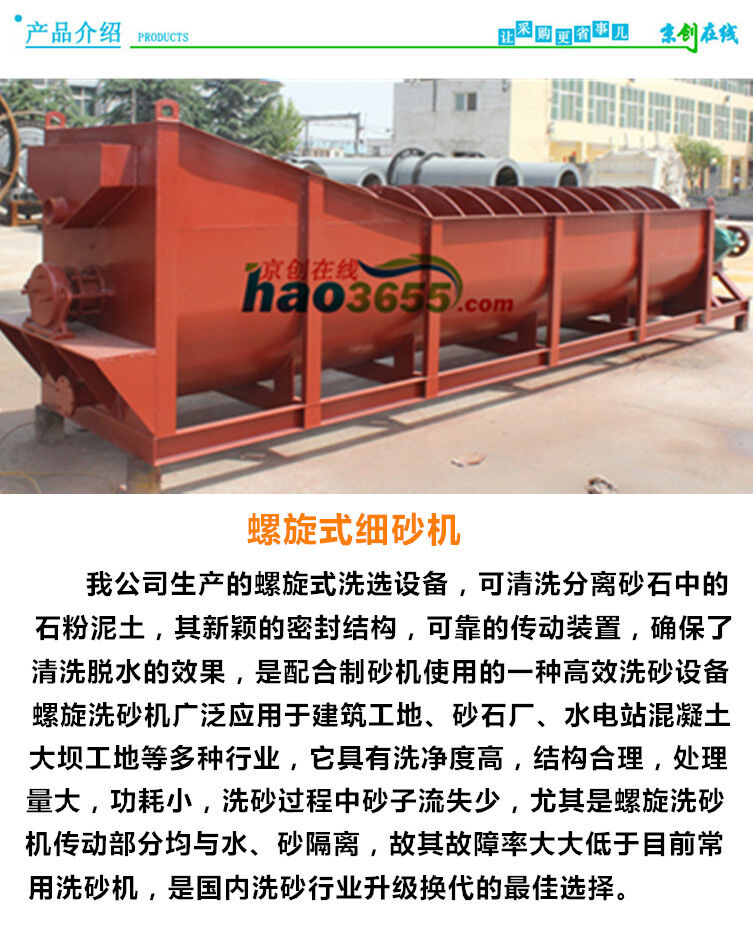

1FG系列 螺旋洗砂機介紹
物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。
螺旋洗砂機FG系列適用于冶金、建材、水電等行業的洗選、分級、除雜等作業，用于細粒度和粗粒度物料的洗選作業。對建筑用砂、筑路用砂石猶為適宜。螺旋砂石洗選機功率消耗小、洗凈度高。密封結構好、全封閉傳動裝置、可調式堰板，確保了產品高效、耐用，清洗、脫水效果好，細粒產品保持穩定等特點。
2 工作原理
FG系列螺旋洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石有給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。干凈的砂石由葉片帶走，最后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用。
FG系列洗砂機安裝
FG系列機器的安裝調整與運轉本機由制造廠裝配，并經過空車試驗合格后成臺供應，用戶收貨后應仔細檢查。以便及時發現和排除在運輸途中可能帶來的問題，機器在安裝，調整和運轉時應注意：
1． 由于本機扭據大，故建議將機器安裝在混凝土基礎上，基礎上安有預埋焊件以便安裝時焊接，基礎深度和面積按土質條件單獨計算，建議基礎重量大致為機器重量的3倍，機器安裝尺寸參閱基礎圖。
2． 安裝到位后，應檢查減速機大小齒輪是否移位，水箱與大輪斗間隙是否一致，調整好后將機器固定焊在基礎上。
3． 應加注潤滑油，調整油面高度，一般取軸中心以下50%為宜。
4． 機器安裝和調整妥后，進行試運轉，空載試車應達到：
1） 連續運轉2小時：
2） 所有堅固件應牢固，無松動現象；
3） 減速機、齒輪箱無不正常的響聲。
5． 負載試車除達到空載試車要求外，還應滿足以下要求：
1） 給料時，不能使物料強烈沖擊水箱，不許偏載加料和堆滿水箱，以免損壞輪斗和機體。
2） 給料的最大料度就符合設計規定。
