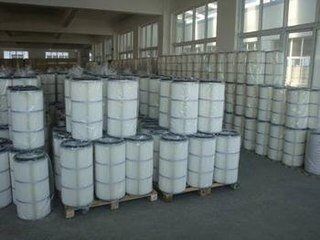

粉塵車間專用除塵濾筒

應用舉例
煤氣的除塵中的應用:煤氣中含塵量特大,經過45um的濾芯過濾后的含塵量是4g/m3.而他的流量是12000 m3/h,壓力1.0MPa,使用溫度≥200℃,而最終的含塵量濃度≤5mg/ m3
分類
一、工業氣體、環保設備用的除塵濾芯、除塵濾筒、除塵濾袋、粉塵濾芯、除菌、除味濾芯及粉塵回收濾芯。
二、工業用油、流體動力設備、液壓、潤滑系統、高精度油過濾器濾芯、管路濾芯、進口濾芯國產化改造，非標濾芯的研制與生產。
三、管道系統用的濾芯如下：
A、天然氣管道過濾器濾芯 B、煤氣管道過濾器濾芯
C、沼氣管道過濾器濾芯 D、瓦斯管道過濾器濾芯
E、管道油過濾器濾芯 F、管道水過濾器濾芯
G、各種管道系統的油過濾器濾芯、除塵濾芯、氣體凈化濾芯。
四、壓縮機進氣除塵濾芯、油過濾器濾芯、油氣分離濾芯
五、除塵濾芯及粉塵濾芯系列使用于：
A、能源，水泥，化工，機械，玻璃等生產線回收原料，凈化除塵
B、制藥、卷煙、涂裝、生產線回收原料，凈化除塵
C、木業、拋光、拋丸、粉碎、粉制劑行業的粉塵回收器的除塵凈化濾芯。
D、各種氣體、粉塵等測試儀器，在線監測設備濾芯，噴粉設備濾芯。
E、工程鉆機集塵箱專用濾芯
六、油過濾器濾芯適用于：
A、壓力管路過濾器濾芯 B、濾油機（車）濾芯
C、空壓機油過濾器濾芯 D、大型機床油過濾器濾芯
七、空氣凈化過濾器濾芯：
A、板框式過濾芯，粗效、中效、高效濾器。
B、濾紙式濾芯：過濾精度從10um－150um
C、玻璃纖維濾芯：精度從0.5um－90um
D、各種聚脂纖維濾芯、金屬纖維濾芯、玻璃纖維濾芯。
除塵過濾的選用
1 空氣濾芯 　　選用的空氣濾芯一定要與原裝發動機的動力性、經濟性及可靠性匹配。 　?。?）額定進氣量 　　濾芯技術參數中的空氯流量應大于配用發動機的額定進氣量。
 　?。?）過濾材料 　　對過濾材料有厚度、抗張力、原始進氣阻力、過濾精度等要求。進口柴油朵要求空氣過濾精度為5μm，國產柴油機也要還應小于20μm。高效濾紙的過濾精度為2μm，
普通進口濾紙為30μm，而國產濾紙僅為80μm。 　　（3）濾芯性能試驗 　?、倭髁?阻力（壓降）試驗 測定空氣流動壓力損失（流量-阻力或流量-壓力分硐曲線）。 　　②原始過濾效率試驗 可計算出濾芯的集塵效率，正常濾芯的降塵率應為99%以上。
 　　③儲塵能力試驗和累積效率試驗 濾芯積塵灰過多造成堵塞、進氣阻力增大。使發動機功率下降5%或油耗上升5%時的進氣阻力是一極限值，達到此值時就必須清掃或更換濾芯。試驗時，進氣阻力或壓力降達到7—46kPa時的積灰重量即是濾芯的儲塵能力，而在此試驗期間的過濾效率則為累積效率。 　　
④原始進氣阻力試驗 進氣阻力9額定時氣量通過濾芯時在進、出口處的壓差）不應超過3.2kPa，還則功率將下降，發動機會冒黑煙。 　　2 柴油濾清器 　　柴油濾清器要按ISO4020標準（道路車輛-汽車柴油機用燃油濾清器試驗方法）進行下述試驗。 　?。?）新濾清器清結度試驗 　　
確定濾芯內側是否清除了生產儲運中殘留的灰塵雜質。 　?。?）氣泡法試驗 　　用于證實濾芯是否有大于過濾精度的孔隙存在。 　?。?）過濾效率和壽命試驗 　　過濾效率是指測定被濾除的特定粒子的百分比，濾清器壽命則以堵塞試驗壓差大于0.07MPa的時間表示。 　　
（4）水分離效度試驗 　　確定濾油器分離油水混合液中水分的百分數。 　?。?）濾芯破損試驗 　　確定濾芯的抗破裂壓力。 　?。?）濾油器總成破損試驗 　　測定總成承受內壓力的能力。 　?。?）脈動壓力疲勞試驗 　　測定在脈動壓力下（模擬發動機起動或停止時）濾油器總成的機械強度。 　　
（8）抗振疲勞試驗 　　確定正常使用條件下濾油器抗振動的機械強度。 　　3 機油濾清器 　　全流式機油濾清器應按ISO4548標準進行下述試驗。 　?。?）壓力降-流量特性試驗 　　用指定粘度的機油測定濾油器總成的壓力降-流量曲線。 　　
（2）濾芯旁通元件的特性試驗 　　測定濾芯壓力降-旁通流量曲線。當通過濾芯的壓力降較低時，為限制未經過濾的機油量，旁通元件在低于規定的開啟壓力降時，允許有不大的漏油量；而當濾芯完全堵塞時，可旁通全部流量且不超過規定的壓力降。 　　
（3）高壓降和高溫特性試驗 　　機油濾清器在工作中（特別是在濾芯堵塞時）將經受高壓降。另外，濾芯還受到機油高溫的影響，應在模擬高溫條件下測試濾芯承受高壓降而不破損的能力。 　?。?）濾芯壽命與過濾效率試驗 　　采用粒子計數法測定濾芯奉命，
試驗時繪制壓差-試驗時間或壓差-加灰重量的關系曲線，以達到75%旁通閥設計開啟壓力時的試驗時間或污染物重量來表示濾芯壽命。 　　（5）累積效率試驗 　　采用重量分析法測定濾芯壽命時，以達到試驗終點壓差時的試驗時間或污染物的捕獲量來評定。 　　（6）液壓脈沖疲勞試驗 　　
機油濾清器在使用中要受到發動機冷卻狀態下波動壓力的作用。試驗時用規定的脈動油壓，循環1000次，以確定濾油器殼體，密封圈及濾芯高壓波動的抗壓能力。 　　（7）耐振疲勞試驗 　　安裝機漬濾清器總成后，加上模似發動機或安裝結構振動面造成共振的頻率與振幅，保持規定的機油壓力，循環1000萬次，以確定無小滲漏油跡或疲勞損壞性能。
 2004年6月運用該技術，我們對水泥廠的生料磨的袋除塵器進行改造，設計參數見表（1）。在保持原有除塵器殼體情況下，更換了花板，改進了脈沖噴吹系統，增加了氣流分布裝置，專門設計了濾筒并對濾筒進行防水處理?！?br />   表（1）　　　除塵器設計參數

序號 項目    單位             技術參數
1 處理氣量    ｍ3/ｈ             58000
2 粉塵溫度      C             ＜100
3 過濾面積     ｍ2              800
4 濾筒數量      只              40
5 除塵器阻力    Pａ             1200－1500
6 入口含塵濃度 ｇ/ｍ3           ＜120
7 出口含塵濃度  ｇ/ｍ3    ＜0.05
8 清灰壓力      MPａ             ＜0.3

  表（2）　　　除塵器性能測試數據

序號   項目        單位        測定值
1 進口風量       ｍ3/ｈ       56800
2 設備阻力         Pａ         630
3 過濾風速       ｍ/min           0.97
4 進口含塵濃度   ｇ/ｈ3            ＞8
5 出口含塵濃度   ｇ/ｈ3            0.022
6 粉塵溫度        C        93
7 清灰壓力         MPａ         028
8 效率        %                99.98
