點擊下圖片即可查看大圖

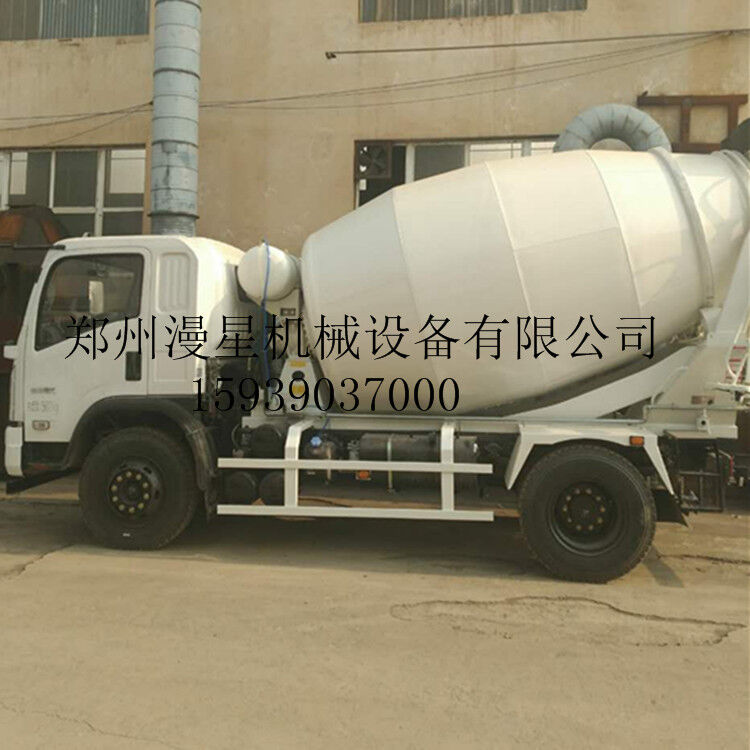

1 小型混凝土攪拌車攪拌裝置
主要由攪拌筒及其輔助支撐部件組成。攪拌筒是混凝土的裝載容器，它是由薄鋼板制成，為了能夠自動裝、卸混凝土，其焊有形狀的螺旋葉片。轉動時混凝土沿葉片的螺旋方向運動，在不斷的提升和翻動過程中受到混合和攪拌。在進料及運輸過程中，攪拌筒正轉，混凝土沿葉片向里運動，出料時，攪拌筒反轉，混凝土沿著葉片向外卸出。攪拌筒的轉動則是靠液壓驅動裝置來保證。裝載量為3～6立方。的混凝土攪拌運輸車一般采用由汽車發動機通過動力輸出軸帶動液壓泵，再由高壓油推動液壓馬達驅動攪拌筒，裝載量為9～12立方的則由車載輔助柴油機帶動液壓泵驅動液壓馬達。葉片是攪拌裝置中的主要部件，損壞或嚴重磨損會導致混凝土攪拌不均勻。另外，葉片的角度如果設計不合理，還會使混凝土出現離析。
2 小型混凝土攪拌車清洗系統
清洗系統的主要作用是清洗攪拌筒，有時也用于運輸途中進行干料攪拌。清洗系統還對液壓系統起冷卻作用。
3 小型混凝土攪拌車的工作原理
動力由二類底盤全功率取力器輸出通過傳動軸把動力傳給液壓泵，液壓泵產生液壓能通過油管傳到液壓馬達，液壓馬達把液壓能轉化為動能并通過減速機減速增扭傳遞到攪拌罐，通過調節（雙作用變量）液壓泵的伺服手柄角度從而實現攪拌罐正反轉及轉速的大小，以實現砼裝料、攪拌、攪動、出料等作業。
