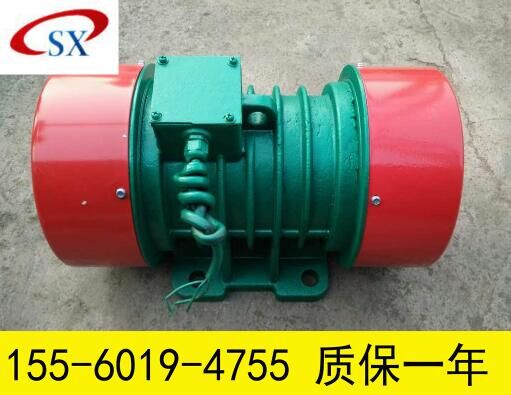

VB-15116-W振動 參數（功率：1.1KW,電壓：380V,較大激振力：15KN,6級振動電機,安裝孔尺寸：220mm*160mm）廠家VB-15116-W振動電機價格優惠,VB振動電機型號規格齊全,現貨供應,質保一年,歡迎來電咨詢訂購
我公司生產各種振動電機,如YZS振動電機,YZU振動電機,YZD振動電機,JZO振動電機,YZO振動電機,VB振動電機,ZDS振動電機,TZD振動電機,XVM-A振動電機等,同時生產各種倉壁振動器和防閉塞裝置?，F貨供應,質保一年,歡迎來電咨詢訂購
VB振動電機型號有：VB-326-W振動電機VB-546-W振動電機VB-1076-W振動電機VB-15116-W振動電機VB-20156-W振動電機VB-32246-W振動電機VB-40306-W振動電機VB-50326-W振動電機VB-60376-W振動電機VB-75556-W振動電機VB-100756-WVB-314-W振動電機VB-534-W振動電機VB-634-W振動電機VB-1054-W振動電機VB-1264-W振動電機VB-1584-W振動電機VB-20114-W振動電機VB-32154-W振動電機VB-50234-W振動電機VB-75374-W振動電機VB-84554-W振動電機VB-100634-W振動電機VB-322-W振動電機VB-552-W振動電機VB-10102-W振動電機VB-20182-W振動電機VB-30222-W振動電機VB-40302-W振動電機,VB振動電機型號齊全,現貨供應,歡迎訂購
VB振動電機是我公司吸收同行業其它振動電機的優點進行優化組合后新近研制的新型振動電機,VB振動電機外殼采用一次性 完成,充分增加了剛性強度,而且采用的是消失模鑄造,保證了表面的外觀造型美觀。外防護罩也采用一次性拉伸模具成型,使VB振動電機的密封性更好。偏心塊增厚加大同型號振動電機的振動力。VB振動電機在各方面進行了加強和優化使其和 的配合更好,拆裝更方便,維護更簡單。
VB振動電機的各項參數和其它系列的振動電機都可以互相通用,多用于各種型號的振動 作為主要振動力來源,具體型號可參考下表。
VB-15116-W振動電機原理與用途:
VB系列振動電機是在雙軸的轉子軸兩端各安裝一組可調偏心塊,利用偏心塊旋轉產生的離心力得到激振力。它使用于料倉,料斗,溜槽的倉壁振動,還是自同步直線振動篩,振動給料機,振動 等各種振動機械的激振源,是冶金,礦山,煤炭,建材,化工等部門的理想設備,有廣泛的應用范圍。VB振動電機外殼采用一次性鑄造完成,充分增加了剛性強度,而且采用的是全鋼模鑄造,保證了表面外觀造型美觀。外防護罩也改用一次性拉伸模具成型,使VB振動電機的密封性更好。偏心塊增厚加大同型號振動電機的振動力。VB振動電機在各方面進行了加強和優化使其和振動篩的配合更好,拆裝更方便,維護更簡單。
VB-15116-W振動電機產品特點:
振動電機因利用平穩的回轉產生振動,噪聲低。
振動電機全封閉結構,可在任何無防爆要求的粉塵條件下工作。
振動電機使用壽命長,軸承壽命2極達5000小時,4,6,8極達10000小時。
振動電機只需調節偏心塊夾角,就可無級調整激振力。
振動電機可多機組合成各種振動形式,以完成各種作業要求。
振動電機機種豐富,規格齊全,能滿足各類振動機械的工作需要。 使用條件 環境溫度：不超過40℃。
VB-15116-W振動電機外形安裝尺寸及技術參數:
| 型號 |
較大 激振力 （N） |
轉速 (Rpm) |
額定 功率 （Kw） |
額定 電流 （A） |
安裝尺寸(mm) | 外形尺寸（mm) |
安裝 螺栓 尺寸 |
外形圖 | ||||||||
| A | B | J | AB | BB | L | G | H | HD | d | |||||||
| VB-314-W | 2500 | 1400 | 0.12 | 0.57 | 160 | 100 | 40 | 190 | 150 | 275 | 12 | 92 | 210 | 14 | M12 | 圖1 |
| VB-534-W | 5000 | 1400 | 0.25 | 1.02 | 180 | 110 | 50 | 220 | 140 | 290 | 15 | 112 | 243 | 14 | M12 | 圖1 |
| VB-634-W | 6000 | 1450 | 0.3 | 0.93 | 200 | 110 | 60 | 250 | 160 | 330 | 16 | 112 | 243 | 18 | M16 | 圖1 |
| VB-1054-W | 10000 | 1420 | 0.5 | 1.51 | 220 | 110 | 60 | 270 | 160 | 355 | 18 | 123 | 262 | 22 | M20 | 圖1 |
| VB-1264-W | 12000 | 1440 | 0.6 | 1.82 | 220 | 145 | 60 | 270 | 195 | 415 | 18 | 123 | 258 | 22 | M20 | 圖1 |
| VB-1584-W | 15000 | 1430 | 0.75 | 1.94 | 220 | 145 | 60 | 270 | 195 | 435 | 18 | 123 | 258 | 22 | M20 | 圖1 |
| VB-16144-W | 16000 | 1440 | 1.4 | 3.41 | 290 | 280 | 78 | 340 | 340 | 500 | 52 | 145 | 295 | 27 | M24 | 圖1 |
| VB-20114-W | 20000 | 1430 | 1.1 | 2.75 | 220 | 160 | 60 | 270 | 220 | 495 | 22 | 140 | 282 | 26 | M24 | 圖1 |
| VB-21164-W | 21000 | 1440 | 1.6 | 3.82 | 290 | 280 | 78 | 340 | 340 | 500 | 52 | 145 | 295 | 27 | M24 | 圖1 |
| VB-32154-W | 31500 | 1450 | 1.5 | 3.76 | 260 | 180 | 70 | 320 | 240 | 545 | 25 | 160 | 320 | 26 | M24 | 圖1 |
| VB-50234-W | 50000 | 1450 | 2.25 | 5.55 | 350 | 220 | 100 | 430 | 370 | 650 | 33 | 192 | 390 | 39 | M36 | 圖1 |
| VB-75304-W | 75000 | 1460 | 3 | 7.36 | 380 | 125 | 105 | 460 | 330 | 615 | 35 | 210 | 412 | 39 | M36 | 圖2 |
| VB-100754-W | 100000 | 1460 | 7.5 | 15.92 | 440 | 140 | 125 | 530 | 450 | 795 | 36 | 240 | 470 | 45 | M42 | 圖2 |
| VB-84554-W | 84000 | 1455 | 5.5 | 11.5 | 380 | 125 | 140 | 460 | 390 | 720 | 35 | 210 | 415 | 39 | M36 | 圖2 |
| VB系列振動電機技術參數 | ||||||||||||||||
| 型號 |
較大 激振力 （N） |
轉速 (Rpm) |
額定 功率 （Kw） |
額定 電流 （A） |
安裝尺寸(mm) | 外形尺寸（mm) |
安裝 螺栓 尺寸 |
外形圖 | ||||||||
| A | B | J | AB | BB | L | G | H | HD | d | |||||||
| VB-322-W | 3000 | 2600 | 0.2 | 0.55 | 160 | 90 | 50 | 190 | 130 | 280 | 14 | 70 | 180 | 14 | M12 | 圖1 |
| VB-552-W | 5000 | 2875 | 0.5 | 1.39 | 170 | 120 | 55 | 220 | 170 | 320 | 16 | 85 | 202 | 18 | M16 | 圖1 |
| VB-10102-W | 10000 | 2880 | 1 | 2.35 | 200 | 140 | 60 | 250 | 220 | 445 | 18 | 105 | 240 | 22 | M20 | 圖1 |
| VB-20182-W | 20000 | 2850 | 1.8 | 4.13 | 260 | 200 | 70 | 320 | 290 | 520 | 22 | 140 | 300 | 26 | M24 | 圖1 |
| VB-40302-W | 40000 | 2870 | 3 | 6.2 | 350 | 220 | 100 | 430 | 320 | 560 | 33 | 185 | 355 | 39 | M36 | 圖1 |
| VB-326-W | 3000 | 950 | 0.25 | 0.89 | 140 | 100 | 40 | 170 | 130 | 300 | 12 | 92 | 210 | 13 | M12 | 圖1 |
| VB-546-W | 5000 | 955 | 0.38 | 1.32 | 180 | 110 | 45 | 220 | 144 | 300 | 16 | 130 | 265 | 13 | M12 | 圖1 |
| VB-1076-W | 10000 | 960 | 0.7 | 2.14 | 220 | 160 | 60 | 270 | 220 | 475 | 22 | 140 | 282 | 26 | M24 | 圖1 |
| VB-15116-W | 15000 | 960 | 1.1 | 3.12 | 220 | 160 | 60 | 270 | 220 | 550 | 22 | 140 | 290 | 26 | M24 | 圖1 |
| VB-20156-W | 20000 | 965 | 1.52 | 3.99 | 260 | 180 | 70 | 320 | 240 | 565 | 25 | 160 | 320 | 26 | M24 | 圖1 |
| VB-32246-W | 31500 | 965 | 2.4 | 5.99 | 350 | 220 | 100 | 430 | 370 | 650 | 33 | 192 | 390 | 39 | M36 | 圖1 |
| VB-40306-W | 40000 | 975 | 3 | 7.41 | 350 | 220 | 100 | 430 | 370 | 720 | 33 | 192 | 390 | 39 | M36 | 圖1 |
| VB-50326-W | 50000 | 970 | 3.2 | 7.83 | 350 | 250 | 100 | 430 | 370 | 730 | 33 | 192 | 390 | 39 | M36 | 圖1 |
| VB-60376-W | 60000 | 975 | 3.7 | 9.02 | 350 | 220 | 100 | 430 | 370 | 730 | 33 | 192 | 390 | 39 | M36 | 圖1 |
| VB-75556-W | 75000 | 970 | 5.5 | 12.6 | 380 | 125 | 105 | 480 | 385 | 755 | 35 | 240 | 467 | 39 | M36 | 圖2 |
| VB-100756-W | 100000 | 980 | 7.5 | 17.12 | 440 | 140 | 125 | 530 | 450 | 865 | 36 | 240 | 470 | 45 | M42 | 圖2 |
| VB-135906-W | 135000 | 980 | 9 | 19.2 | 480 | 140 | 125 | 570 | 510 | 985 | 38 | 265 | 520 | 45 | M42 | 圖3 |
| VB-1601106-W | 160000 | 980 | 11 | 23.5 | 480 | 140 | 125 | 570 | 510 | 998 | 38 | 265 | 520 | 45 | M42 | 圖3 |
| VB-1801306-W | 180000 | 986 | 13 | 27.8 | 520 | 140 | 125 | 610 | 510 | 970 | 38 | 290 | 570 | 45 | M42 | 圖3 |
