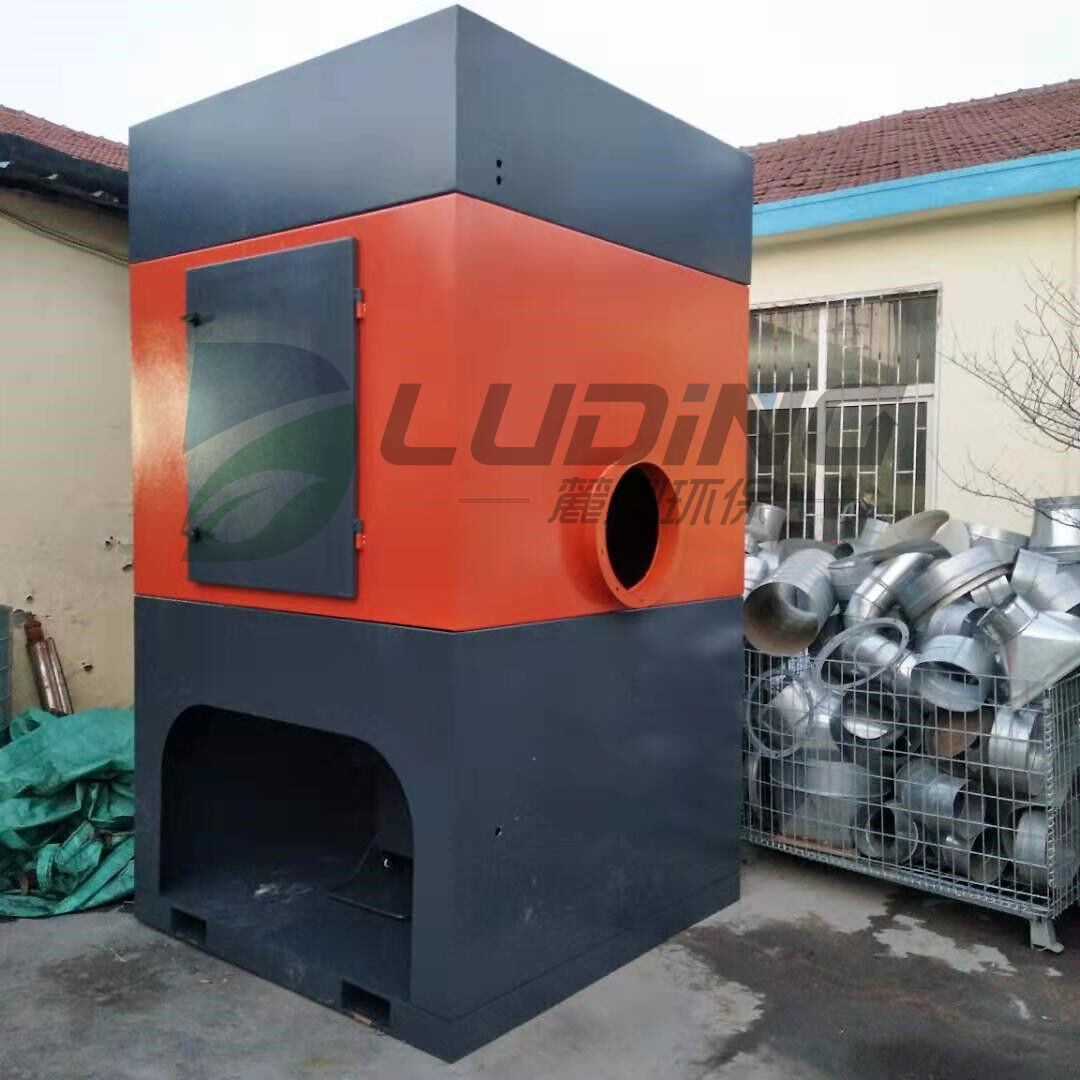

脈沖濾筒式除塵器是一種新型過濾除塵裝置，具有凈化效率高、外形尺寸小、過濾面積大、過濾效果好、壓力損失小、濾筒使用壽命長、安裝維修快捷方便、可連續使用等特點。
設備特點：
1.結構特點 ：脈沖式濾筒除塵器設有進風口、濾筒、出風口、氣包、脈沖控制儀、噴吹閥、噴吹管等，濾筒是由聚脂纖維折疊、卷制而成，其下端封閉，上端中間正對噴吹管下口。
2.氣體進入 ：含塵氣體由進風口進入除塵器后，氣流速度減慢，粗顆粒脫離氣流沉降到集塵室內，細微粉塵隨氣流穿過濾筒時被阻于濾筒外表面，潔凈氣體由出風口排出。
3.氣體排出 ：當濾筒表面灰層較厚時，脈沖控制儀發出指令開啟噴吹閥，氣包內的壓縮空氣經噴吹管高速噴出，同時誘導數倍于噴射氣量的周圍空氣進入濾筒，并由內向外快速射出，將濾筒外表面的粉塵吹下落入集塵室內，后由放灰斗排出。
4.清灰干凈 ：除塵器清灰采用脈沖噴吹方式，既做到了完全清灰，又不傷害濾筒，使濾筒使用壽命得以保障。清灰過程由脈沖控制儀自動控制，可采用壓力差控制或時間控制。
5.使用方便 ：除塵器除塵效率高，過濾效果好，外形尺寸小，運行穩定。濾筒采用骨架安裝，密封性能好，牢固可靠。濾筒使用壽命長，安裝、維修方便。
6.材料密閉 ：箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，漏風率很低。進、出口風道布置緊湊，氣流阻力小。
濾筒設計根據總成要求要注意以下要素。
(l)濾筒外徑尺寸 大于濾筒內徑10mm以上為宜。這是因為高而窄小的空間，可以讓污染顆粒在濾筒外層緩慢沉降，這樣使濾筒從上而下地均勻接受污染堵塞。
(2)內骨架直徑尺寸的確定 主要考慮通油小孔的大小不應影響過濾氣量，同時要照顧小孔尺寸對骨架強度的影響。
(3)內骨架總強度很重要 首先要考慮濾筒承受的壓差要以骨架支撐，所以直徑越小強度越高。
(4)褶皺紋牙高度 應選在l0~50mm之間為佳。
(5)充分留有壓差余地 當計算出所需過濾而積后，應將此面積加大1倍。這是因為要充分考慮實際工作中，粉塵污染物是不可預測的。
濾料選擇：
濾筒用濾料有兩類：一類是合成纖維濾料，一類是紙質濾料。
合成纖維非織造濾料。按加工工藝可分為連續纖維紡粘聚酯熱壓及短纖維紡粘聚酯熱壓兩類。濾料表面防水處理工況時，防水處理后的濾料其浸潤角應大于90°，沾水等級不低于Ⅳ級。濾料防油處理工況時，濾料做防油處理。聚酯非織造濾料可承受工作溫度不低于120℃。對高溫高濕等其他特殊工況，濾筒材質結構的選用應滿足應用要求。
紙質濾料可分為低透氣度和高透氣度兩類。
另外還有合成纖維非織造聚四氟乙烯覆膜濾料和紙質聚四氟乙烯覆膜濾料。
