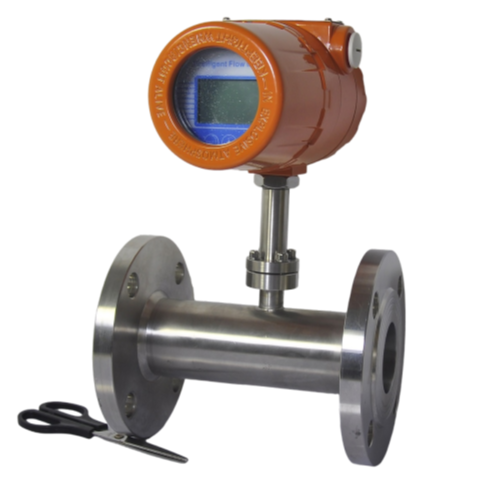

熱式氣體質量流量計

手機掃描查看

以下插入式熱式氣體質量流量計連接是由廣州迪川儀器儀表有限公司提供的，如果您對插入熱式氣體質量流量計有意向或者想了解更多 的相關信息如：價格、型號、圖片，歡迎來電垂詢、洽談！聯系時請說明請聯系廣州迪川儀器儀表有限公司020-85628522

一、概述：

產品性能和精度對客戶來說是至關重要的，廣州迪川儀器儀表有限公司產的所有流量計產品出廠前均經質量檢測，并提供出廠檢測報告，我們堅持最嚴格的檢測程序，因此我們對產品的性能感到非常自豪，并確保客戶所購買的產品是最好的。
 流量計的性能好壞對我們及用戶非常重要，因此檢測時我們格外謹慎，盡管有各種檢測流量計性能的方法，我們僅用其中最嚴格的方法，所以當客戶需要考慮產品的性能和重復性時，我們的產品是您最好的選擇

熱式氣體質量流量計特點

  MF系列熱式氣體質量流量計既可進行氣體流量計量工 作,也可用于過程控制領域。它引進美國先進技術生產，無須溫壓補償，直接測出流體的質量流量。它的突出特點 是：沒有可動部件；壓力損失小；量程比寬；精度高；可 靠性高；安裝簡單，操作方便。可以在所有領域全面替代 孔板和差壓式流量計。

熱式氣體質量流量計：可用于測量各種形狀、材質管道（如圓管、方管、矩形管等，管徑從8mm到50000mm或更大，各類金屬、塑料、水泥等材質）中的空氣、氮氣、氧氣、臭氧、氦氣、氦氣、氫氣、甲烷、乙烷、丙烷、乙烯、丙烯、一氧化碳、二氧化碳、笑氣、二氧化硫、硫化氫、氟化氫、磷化氫、氯氣、氨氣、氟利昂、異丁烷、正戊烷、甲烷、瓦斯、沼氣、各類高爐焦?fàn)t煤氣水煤氣半水煤氣混合煤氣、天然氣、含塵煙道氣、化工混合氣等各種單一或混合氣體（除乙炔氣）的標準狀態體積流量或質量流量。在結構上，與各類附件配合可分別組成管道式或插入式流量計。典型應用于制氣行業中各類氣體計量控制、石油化工行業各類氣體、火炬氣計量控制；電力行業中鍋爐一次風、二次風、磨煤風；鋼鐵行業各類煤氣空氣熱風，電子行業中高純度氣體；空調系統與核電行業中供暖通風；水處理行業曝氣池的空氣、沼氣；煤礦行業送風、瓦斯抽放；汽車摩托車制造業發動機空燃比試驗中空氣；實驗室氣體流量等的測量。

﹡ 無須溫度壓力補償，1臺表即可直接檢測氣體標準狀態下的體積流量或質量流量；

﹡ 流量測量下限極低，幾乎從零開始測量，這是其它類型氣體流量計所無法比擬的；

﹡ 精度高，靈敏度高，反應速度快，量程比極寬(可達1000：1)，尤其適于貿易核算計量；

﹡ 壓力損失極小，幾乎忽略不計，尤其適于大管徑低流速氣體的測量；

﹡ 一體或分體型結構，整機構造簡單可靠，安裝維護量很少；

﹡ 內部無可動件，堅固的316L不銹鋼或鉭金屬封裝探頭，無污染，光潔抗粘污，耐腐蝕；

﹡ 現場液晶顯示瞬時、累積流量，標準電流或電壓信號輸出，上(下)限報警等；

﹡ 無須打開表蓋對累積流量復零，特別適合隔爆場合；斷電數據保護功能；

﹡ 內置存儲器，利用電腦、讀寫器可實現在線維護，無須卸下流量計導致重新吹掃管線；

﹡ 可選不斷流裝置在線拆裝、清洗探頭，尤其適合粘污氣體如焦?fàn)t高爐煤氣，無須切斷管道流量；

﹡ 可選整流裝置，能極大地降低對前、后直管段的要求；

﹡ 可選鉭金屬探頭，測量氯氣、光氣等強腐蝕性氣體。

傳統流量計需要溫度、壓力補償來測量流體質量流量，而熱式氣體流量計無須溫壓補償，直接測出流體的質量流量。它的突出特點是：可以直接進行貿易結算；沒有活動部件；壓力損失小；量程比寬；精度高；可靠性高；安裝簡單，操作方便。廣泛應用于石油、化工、醫療、熱電廠、環保等行業。

三、技術參數：

測量范圍：（0.05～80）Nm/s（標準狀態為20℃，101.33KPa）

測量方式：管段式 插入式

溫度范圍：環境溫度：-40℃～+60℃

           介質溫度：-10℃～+450℃

準 確 度：±1％的讀數；±0.5％滿量程

重 復 性：±0.5％的滿量程

輸    出：4-20mA DC（最大負載600Ω）；RS232；RS485

響應速度：小于1S

供電電壓：24VDC±10%

機械連接：3/4NPT不銹鋼緊固件 （插入式）；法蘭

探桿長度：300mm（此長度為插入式標準長度，特殊請聲明）

探桿直徑：19mm（插入式）

直管段長度：無嚴格要求

壓力損失：可以忽略

工作壓力：1.6MPa ；7.3MPa

現場顯示：LED顯示 ；LCD顯示

數據保護: 累計量保存在EEROM內，（斷電可保存百年）

傳感器及管線表體材料:316L（可選哈氏合金C）

防護等級：IP65

防爆等級： ExdIICT6

四、應用實例

1.石油化工行業

應用場合：火炬氣排放監控

產品優點：寬量程比，傳感器不易堵塞，可在線插拔清洗，適用氣體廣泛

2.電力行業

應用場合：鍋爐一次風、二次風、磨煤風的風量測量

產品優點：安裝簡便，無直管段要求，低壓力損失，無需溫壓補償，可在苛刻的條件下使用（如：空氣中含有粉塵、顆粒、磨損嚴重、低壓力等）

3.冶金行業

應用場合：高爐煤氣、焦?fàn)t煤氣測量

產品優點：按實際介質組份標定，可對組份變化進行修正，可在線清洗傳感器，插入長度可任意調整

4.電子行業

應用場合：高純度氣體質量流量測量

產品優點：無需溫壓補償直接測量質量流量，傳感頭經過高度拋光，可用于貿易結算

5.供暖通風和空調系統（HVAC）

產品優點：產品反應靈敏、運行可靠，對安裝直管段無嚴格要求

6.水處理行業

應用場合：測量曝氣池的空氣流量

產品優點：耐臟、耐塵，真正無壓降，現場安裝簡便

7.食品行業

應用場合：向反應器中通入適量氣體，控制過程及質量

產品優點：衛生級3A，高純凈度，所有接液表面采用不銹鋼，寬量程比
