ATS 22軟起動-軟停止單元通過電壓和轉矩, 對額定功率在4至400 kW范圍內的三相鼠
籠式異步電機進行受控起動和停機。
它的出廠設置適用于采用10級電機保護等級的標準應用。
ATS 22軟起動-軟停止單元的設計旨在滿足十分重視魯棒性、人員和設備安全性以及
調試便捷性的應用場合的性能要求。
旁路功能 (基于一個旁路接觸器) 已集成在軟起動器內部, 使用更加簡易。此方式適用
于在起動過程結束時需要對起動器進行旁路以達到限制軟起動器熱耗散量等目的的
應用場合。
ATS 22軟起動-軟停止單元帶有一個集成式顯示終端，用戶可以使用它來更改編程、
調整或監測參數，以便根據客戶需求來對應用進行調整和定制。
此單元還具有針對電機的熱保護以及針對機械的監測功能，而且可以使用 SoMove設
置軟件，迅速完成參數設置。
應用
ATS 22軟起動-軟停止單元所集成的功能與建筑、基礎設施及工業領域中各種常見應
用類型相兼容：
離心泵、活塞泵
風機
螺桿式壓縮機等
物料搬運 (輸送機等)
專用機械 (攪拌機、混料機、離心機等)
ATS 22軟起動-軟停止單元是一種真正節約成本的解決方案，它可以：
降低安裝成本，通過優化產品尺寸、集成旁路功能并縮短連線時間來實現
降低電氣配電系統的負擔，通過降低電機起動過程中的線路電流峰值和電壓降落
來實現
降低設備運行成本，通過減小機械應力來實現
ATS22 通過對電機3相繞組的控制， 充分保證了在任何情況下 (有或沒有負載、全部
的電壓和功率范圍等) 的性能均能滿足要求。
符合標準
類型性能
傳導式和輻射式 EMC
散射性
符合IEC 60947-4-2 A 級
抗振性符合IEC 60068-2-6 2 至 13 Hz為1.5 mm，
13 至 200 Hz為1 gn
抗沖擊性符合IEC 60068-2-27 15 gn 持續 11 ms
最高環境污染等級符合IEC 60664-1 2 級
相對濕度符合IEC 60068-2-3 95% 無冷凝，無滴水
保護等級對于ATS 22D17...C11 IP 20
(如無連接，則為 IP 00)
對于ATS 22C14...C59 IP 00
ATS 22 軟起動-軟停止單元符合RoHS指令。
介紹 ATS 22
軟起動-軟停止單元

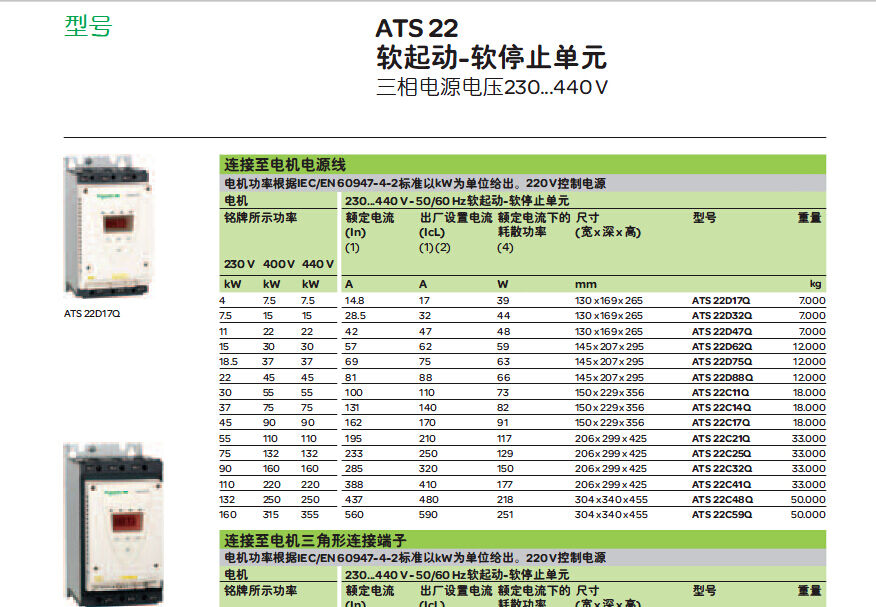

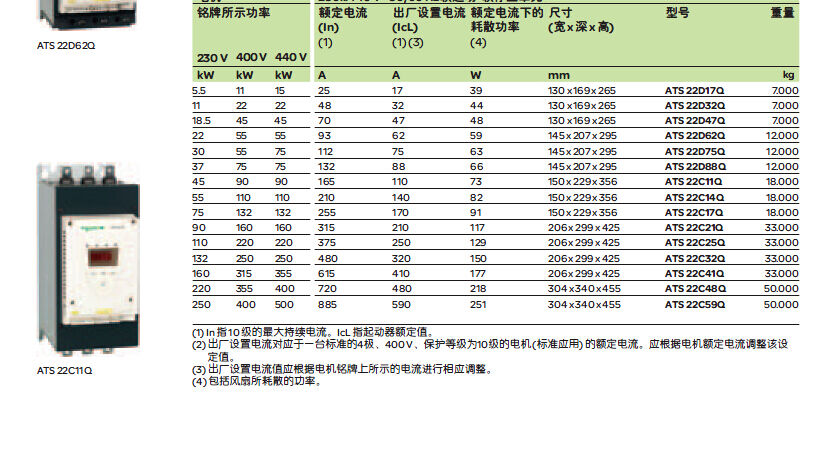

ATS 22軟起動-軟停止單元產品
型號:
12頁
組
